Equipamentos para Desinfecção e Esterilização

Canal de escoamento de alta vazão

Projetado para ETE’s públicas de grande vazão, este modelo de equipamento específico para desinfecção de esgoto sanitário, tem como função, adequar o efluente aos padrões exigidos por legislação nacional, através da tecnologia ultravioleta UV-C.

Consiste em um sistema onde as lâmpadas UV-C encontram-se submersas dentro de um canal de alvenaria ou de aço inox. Este Canal é preenchido com as lâmpadas UV-C fazendo uma barreira ótica, onde a água já tratada na ETE (porém ainda com conteúdo bacteriológico) será desinfectada.

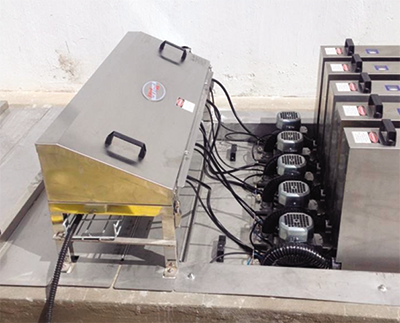

Módulo UV-C

Módulo de desinfecção multi-lâmpadas em canal aberto para tratamento de esgoto sanitário de alta vazão.



Estrutura do módulo construída  em aço Inox 316, trazendo longevidade e mantendo-se inerte a radiação UV-C gerada pelo equipamento.

Conjunto com lâmpadas amálgama de 325W revestidas por tubos de cristal de Quartzo para proteção da lâmpada contra sujidades do efluente.

Possui sistema de limpeza automático (mecânico + químico) dos tubos de Quartzo contribuindo para uma melhor performance da radiação letal aos microorganismos.

Comporta niveladora automática

Comporta de nível automática tem como função manter o nível mínimo hidráulico necessário para manter as lâmpadas submersas ao efluente, mantendo máxima letalidade ao conteúdo bacteriologico.

Controlado eletronicamente por CLP e sensor de nível.

Painel elétrico de comandos

  • Painel construído em aço Inox 304
  • Operações controladas por CLP (WEG ou similar)
  • Interface touch screen para monitoramento de funcionalidades do módulo como:
  • Vida útil de lâmpadas, intensidade de radiação, limpeza dos tubos de Quartzo, etc…
  • Comunicação com sistemas de monitoramento a distância através de porta MODBUS.

Limpeza e manutenção

Grua de içamento de módulo para limpeza e manutenção com capacidade para até 500kg, permite elevar os módulos de lâmpadas de forma linear sem danifica-las, assim como os cristais de Quartzo.

Ergonomicamente adequada minimizando esforços dos operadores, principalmente em posições inadequadas.

Simples troca de lâmpadas com fixadores e bocais de fácil remoção diminuindo o tempo de manutenção do equipamento.

Carrinho de transporte dos módulos facilitando o deslocamento dos módulos para local adequado para manutenção.

Sistema distribuidor de energia com fácil desligamento elétrico do módulo para remoção do banco de desinfecção.

Segurança

  • Cabos elétricos de comunicação blindados entre unidades de distribuião e quadro de comando geral conforme NBR, NR10 e NR12.
  • Sensores de proteção contra elevação dos pentes acima do nível hidráulico evitando danos ao equipamento.
  • Região ao entorno dos modulos protegidos por fechamentos em aço inoxidável para segurança do operador.
  • Proteção do sistema contra surtos elétricos com opção de uso de Nobrake.
